温度分辨率<0.05℃，测温精度±1℃或读数的1%。 R300SR最小焦距250px，可实现120μm的空间分辨率。 可以提供上门测试服务
1.高温度分辨率和高精度，实现精密测量以及丰富多彩的温度测量功能
◎温度分辨率<0.05℃，测温精度±1℃或读数的1%。
◎可显示中心点温度, 最高/最低点温度, 自由设定10点温度
◎可自由设定5个区域，并显示最高温度/最低温度/平均温度

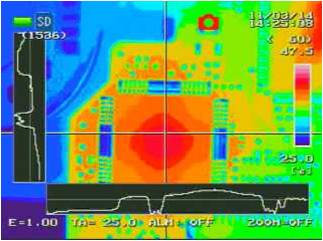

◎可以图示A点横轴/纵轴(X轴/Y轴)的温度走势等
|
|

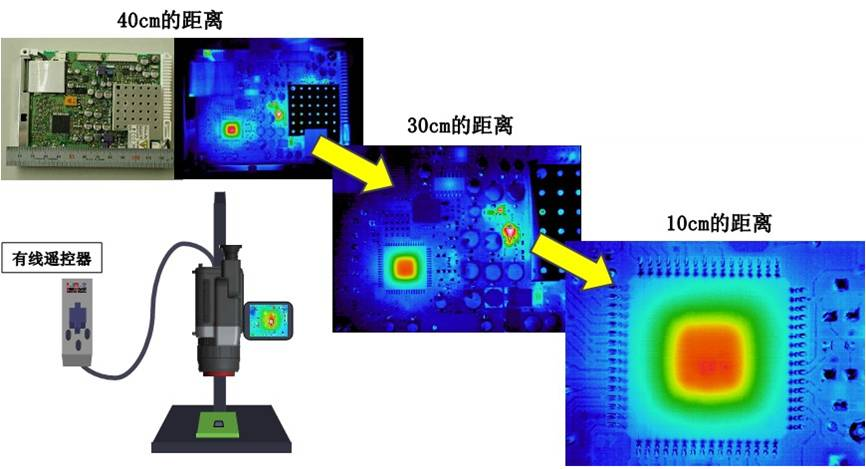

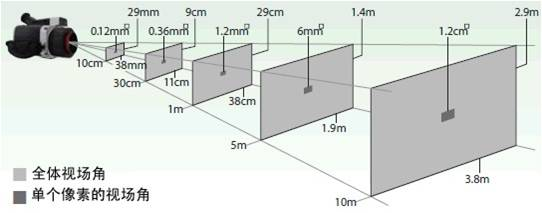

2.最小分辨尺寸：120μm
R300SR最小焦距250px，可实现120μm的空间分辨率。不用加装选配镜头可测量细小物
体。标配有线遥控器，可方便使用架台或三脚架进行拍摄。
3.使用选配高温滤片，测温范围可扩展至2000℃
R300SR的高空间分辨率可满足设备在安全距离外，对钢水或高温钢板进行测量。

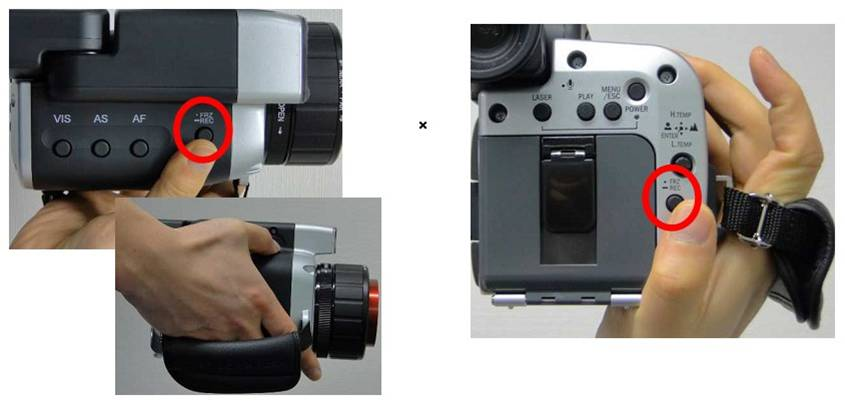

4.配置2个记录/拍摄（REC/FRZ）键
R300SR在机身顶部和后部各配置一个记录/拍摄（REC/FRZ）键，可以自然姿势进行不同
角度的测量和拍摄。

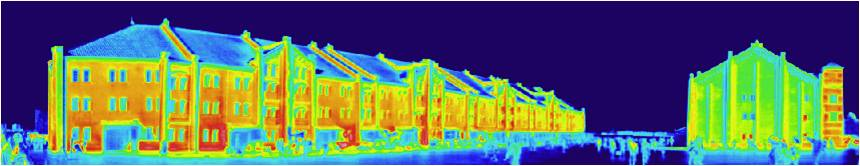

5.全球首创的热图像全景拍摄
无需通过电脑后期合成全景图像。只需由左至右或由下至上转动热像仪，即可拍摄全景图像。一次性拍摄建筑物、桥梁、巨大设备等物体的整体图像。不会因为后期软件合成而牺牲空间分辨率或造成细节温度信息的丢失。
*R300SR不提供可视图像的全景拍摄，以上可视全景图像另外采用数码相机拍摄，供对比参考。
6. 采用标配软件（NS9500专业版和NS9500标准版）。通过USB2.0即可进行在线红外图像传送/分析
NS9500专业版，通过USB2.0可操控R300的对焦、测温量程、内部黑体、数字缩放、平均化处理等功能。实现在线温度时间变化图，数据Excel表输出。
NS9500标准版可实现深度分析红外图像，生成word、Excel报告。
技术参数
项目 | R300 | |
基 本 规 格 | 测温范围 | –40℃ 至 500℃ (选配高温滤片: 可扩展至2000℃) |
温度分辨率 | ＜0.05℃, 30℃时 | |
精度 | ±1℃ 或 ±1％ | |
像素 | 320（H）× 240（V） | |
响应波长 | 8-14μm | |
帧频 | ||
视场角 | 22°（H）× 17°（V） | |
空间分辨率 | 1.21mrad | |
对焦距离 | 250px 至 无穷远（标准镜头） | |
模拟/数字转换 | 14位 | |
操 作 设 置 | 自动对焦 | 提供 |
色带设定 | 自动 / 手动 | |
多国语言菜单 | 16 种语言（日语，英语，简体汉语，繁体汉语，韩语，法语， 德语，俄语，意大利语，葡萄牙语等） | |
修正功能 | 辐射率修正，距离修正，环境修正，背景修正 | |
画质改善 | 平均化处理，过滤处理，边缘强调 | |
显 示 功 能 | 红外/可视图像显示 | 并列显示，合成显示，画中画(透明度0-100%可调) |
调色板 | 彩虹色,铁红色,明亮色,彩色,虹彩色,黑白(高温黑色或高温白色) | |
色阶 | 256，16，8 色阶 | |
数码变焦 | 1-4倍 连续变焦 | |
测 量 分 析 模 式 | 多点温度显示/多点辐射率修正 | 10点 |
辐射率逆算功能 | 提供 | |
2点间温度差计算功能 | 提供 | |
区域内温度分析 | 显示设定区域内 最高/最低/平均温度（5个区域） | |
某点延伸线的温度走势 | 水平/垂直方向 | |
温度追踪功能 | 追踪最高/最低温度，自动显示位置 | |
报警功能 | 声音报警，文字提示，颜色报警，报警信号输出 | |
电 源 | 充电电池 | 锂电池（2,500mAh），标准持续工作时间 2 小时 |
交流电源（交流适配器） | 交流100V-220V，50/60Hz | |
接 口 | USB | USB2.0（在线传送图像/动画至电脑；存储驱动功能） |
视频输出 | NTSC / PAL | |
其他接口 | 外部触发信号接口，报警信号输出接口，有线遥控器接口 | |
工 作 环 境 | 工作温度/湿度 | －15℃-50℃, ＜90%RH (无凝露) |
振动/冲击 | 29.4m/sec2（3G）, 294m/sec2（30G） | |
电磁波 | 符合CE规格（Class-A） | |
防护等级 | IP54 | |
其 它 规 格 | 激光指示器 | 红色（Class-2） |
可视相机 | 310万像素CMOS | |
LED照明灯 | 提供 | |
语言注释/文字注释 | 每幅30秒，每幅256字 | |
显示器 | 3.5英寸彩色液晶屏(320x240)：角度可旋转/亮度可调；取景器 | |
电脑软件 | 标配InfReC Analyzer NS9500PRO软件(在线分析软件) | |
外形尺寸 | 约 121mm(H) x 105mm(W) x 193mm(D) (不含凸起部分) | |
重量 | 约 1.3 kg (含电池) | |
标准配件 | 手提箱，交流适配器，充电电池，电池充电器，USB线， SD卡，有线遥控器，操作手册，手持带，背带，镜头盖，软件。 | |
选配镜头 | 2倍长焦镜头(TVL-2044B) 视场角: 11°(H) x 8.3°(V) 2倍广角镜头(TVL-2011B) 视场角: 44°(H) x 33°(V) 71.7μm放大镜头(TVC-2100UB) 视场角:23mm (H) x 17.5mm (V) | |
应用实例

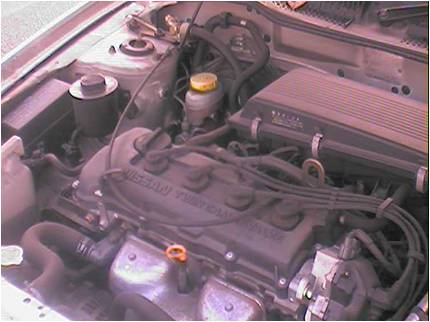

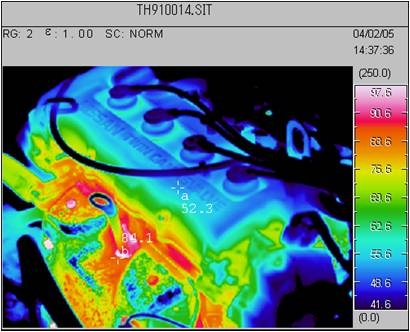

1.发动机故障诊断
发动机的某些微小的裂纹，细微的结构设计差别等，很难通过其它方法来进行准确诊断的。而采用NEC红外热成像仪则可以将细微的结构缺陷反映为细微的温度差别，从而能够达到其它方式所不能达到的诊断效果。我们可以对发动机内部的温度分布一目了然。各个部件位置的温度可以准确反映出实际工作中的发动机性能的体现。
|
|

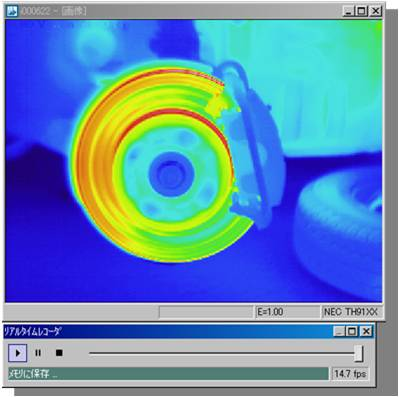

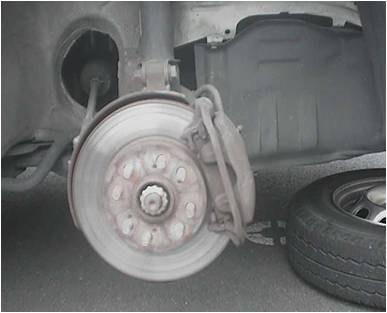

2.汽车制动系统故障诊断
车辆的制动设计取决于重量分布、车辆尺寸、车辆高度等因素。前制动系统要担负较大比例的制动作用。采用NEC红外热像仪对车辆前后轮的温度进行比较，前轮的温度应该高于后轮的温度。如果两个前轮(或后轮)的温度也有差别，则可以判断为制动系统中存在问题，需要排
|
|

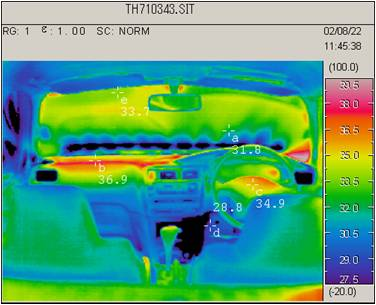

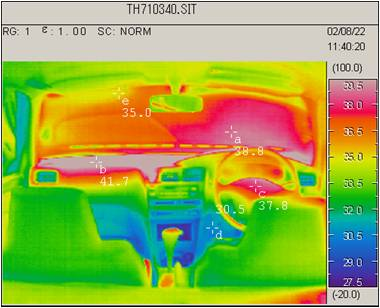

3. 车身气密性检测
汽车的空调系统的好坏对汽车的使用至关重要，而车身的整体气密性将直接影响到空调系统的工作效率。在进行汽车测试时，打开车内的空调系统运行一段时间，再使用NEC红外热像仪将整个车的热图拍摄下来。如果发生气密性泄漏，则可以准确的分析和评估。
|
|

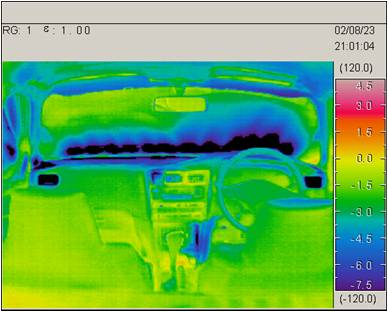

空调工作前 | 空调开启5分钟后 |
| |
温度变化部分的差异 |
4.电源冷却

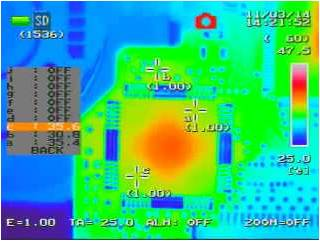

冷却技术是满足行业各项技术性能要求的基本手段。目前各个电源模块常用的冷却方式有自然冷却、纯风扇冷却、自然冷却和风扇冷却相结合三种。
利用红外热像仪，可以非常直接的测量出三种情况下的发热和散热情况，工程师改善设计，在实际应用使用 合理的冷却手段，提高电源的可靠稳定性，减少设备的故障率。
5．电力机车检测
电力机车内部有大量的电力设备，运行过程中会产生很大的热量，同时由于连接件松动、设备问题等原因将造成机车故障，严重时会导致事故的发生，NEC红外热像仪可以在机车停车间隙进行巡检，及时发现机车内部的设备隐患，避免事故的发生。
6.轮轴检测
随着车速的提高，轮轴温升的问题愈发重要。这就需要加强对轮轴温升加以监控。当轮轴的温度高于环境温度40℃以上的，就必须立即更换，否则会损害轴承强度及刹车片性能，导致事故，所以当列车进站后就需要进行轮轴的检测，每次发现的温度过高情况都需要进行记录并做标记。火车的轮轴安装不当和超负荷运转时，与轴瓦摩擦会产生大量的热量，严重时会使整个车轴发热变红，最后发生车轴断裂，造成翻车事故，NEC红外热像仪可以通过非接触测量来及时发现过热的轮轴，避免因轮轴温度过高发生行车事故。
7.燃油嘴检测
燃油喷嘴使发动机的重要部件，燃油喷嘴的效率决定了该款发动机的燃油性能 ，但传统的照片分析不能定量地检测燃油喷嘴的效能。因燃油的高温及火焰的不确定性，要定量地检测燃油喷嘴的燃烧效率是不可能的，只能使用遮光镜拍摄火焰的照片，而后 分析火焰的面积大小，但这种方式非常不科学，因为燃烧效率高时火焰的温度上升而火焰的面积有可能保持不变。 红外热像仪提供了一个在相同条件下定量检测火焰温度进行对比的方法用于燃油喷嘴效率评估，使检测更加科学、准确。发动机（气油或柴油）研发和生产单位、航空发动机研发和生产单位、高校的汽 车系或能源系、汽车或航空航天研究院所。
1.高温度分辨率和高精度，实现精密测量以及丰富多彩的温度测量功能
◎温度分辨率<0.05℃，测温精度±1℃或读数的1%。
◎可显示中心点温度, 最高/最低点温度, 自由设定10点温度
◎可自由设定5个区域，并显示最高温度/最低温度/平均温度
◎可以图示A点横轴/纵轴(X轴/Y轴)的温度走势等
|
|
2.最小分辨尺寸：120μm
R300SR最小焦距250px，可实现120μm的空间分辨率。不用加装选配镜头可测量细小物
体。标配有线遥控器，可方便使用架台或三脚架进行拍摄。
3.使用选配高温滤片，测温范围可扩展至2000℃
R300SR的高空间分辨率可满足设备在安全距离外，对钢水或高温钢板进行测量。
4.配置2个记录/拍摄（REC/FRZ）键
R300SR在机身顶部和后部各配置一个记录/拍摄（REC/FRZ）键，可以自然姿势进行不同
角度的测量和拍摄。
5.全球首创的热图像全景拍摄
无需通过电脑后期合成全景图像。只需由左至右或由下至上转动热像仪，即可拍摄全景图像。一次性拍摄建筑物、桥梁、巨大设备等物体的整体图像。不会因为后期软件合成而牺牲空间分辨率或造成细节温度信息的丢失。
*R300SR不提供可视图像的全景拍摄，以上可视全景图像另外采用数码相机拍摄，供对比参考。
6. 采用标配软件（NS9500专业版和NS9500标准版）。通过USB2.0即可进行在线红外图像传送/分析
NS9500专业版，通过USB2.0可操控R300的对焦、测温量程、内部黑体、数字缩放、平均化处理等功能。实现在线温度时间变化图，数据Excel表输出。
NS9500标准版可实现深度分析红外图像，生成word、Excel报告。
技术参数
项目 | R300 | |
基 本 规 格 | 测温范围 | –40℃ 至 500℃ (选配高温滤片: 可扩展至2000℃) |
温度分辨率 | ＜0.05℃, 30℃时 | |
精度 | ±1℃ 或 ±1％ | |
像素 | 320（H）× 240（V） | |
响应波长 | 8-14μm | |
帧频 | ||
视场角 | 22°（H）× 17°（V） | |
空间分辨率 | 1.21mrad | |
对焦距离 | 250px 至 无穷远（标准镜头） | |
模拟/数字转换 | 14位 | |
操 作 设 置 | 自动对焦 | 提供 |
色带设定 | 自动 / 手动 | |
多国语言菜单 | 16 种语言（日语，英语，简体汉语，繁体汉语，韩语，法语， 德语，俄语，意大利语，葡萄牙语等） | |
修正功能 | 辐射率修正，距离修正，环境修正，背景修正 | |
画质改善 | 平均化处理，过滤处理，边缘强调 | |
显 示 功 能 | 红外/可视图像显示 | 并列显示，合成显示，画中画(透明度0-100%可调) |
调色板 | 彩虹色,铁红色,明亮色,彩色,虹彩色,黑白(高温黑色或高温白色) | |
色阶 | 256，16，8 色阶 | |
数码变焦 | 1-4倍 连续变焦 | |
测 量 分 析 模 式 | 多点温度显示/多点辐射率修正 | 10点 |
辐射率逆算功能 | 提供 | |
2点间温度差计算功能 | 提供 | |
区域内温度分析 | 显示设定区域内 最高/最低/平均温度（5个区域） | |
某点延伸线的温度走势 | 水平/垂直方向 | |
温度追踪功能 | 追踪最高/最低温度，自动显示位置 | |
报警功能 | 声音报警，文字提示，颜色报警，报警信号输出 | |
电 源 | 充电电池 | 锂电池（2,500mAh），标准持续工作时间 2 小时 |
交流电源（交流适配器） | 交流100V-220V，50/60Hz | |
接 口 | USB | USB2.0（在线传送图像/动画至电脑；存储驱动功能） |
视频输出 | NTSC / PAL | |
其他接口 | 外部触发信号接口，报警信号输出接口，有线遥控器接口 | |
工 作 环 境 | 工作温度/湿度 | －15℃-50℃, ＜90%RH (无凝露) |
振动/冲击 | 29.4m/sec2（3G）, 294m/sec2（30G） | |
电磁波 | 符合CE规格（Class-A） | |
防护等级 | IP54 | |
其 它 规 格 | 激光指示器 | 红色（Class-2） |
可视相机 | 310万像素CMOS | |
LED照明灯 | 提供 | |
语言注释/文字注释 | 每幅30秒，每幅256字 | |
显示器 | 3.5英寸彩色液晶屏(320x240)：角度可旋转/亮度可调；取景器 | |
电脑软件 | 标配InfReC Analyzer NS9500PRO软件(在线分析软件) | |
外形尺寸 | 约 121mm(H) x 105mm(W) x 193mm(D) (不含凸起部分) | |
重量 | 约 1.3 kg (含电池) | |
标准配件 | 手提箱，交流适配器，充电电池，电池充电器，USB线， SD卡，有线遥控器，操作手册，手持带，背带，镜头盖，软件。 | |
选配镜头 | 2倍长焦镜头(TVL-2044B) 视场角: 11°(H) x 8.3°(V) 2倍广角镜头(TVL-2011B) 视场角: 44°(H) x 33°(V) 71.7μm放大镜头(TVC-2100UB) 视场角:23mm (H) x 17.5mm (V) | |
应用实例
1.发动机故障诊断
发动机的某些微小的裂纹，细微的结构设计差别等，很难通过其它方法来进行准确诊断的。而采用NEC红外热成像仪则可以将细微的结构缺陷反映为细微的温度差别，从而能够达到其它方式所不能达到的诊断效果。我们可以对发动机内部的温度分布一目了然。各个部件位置的温度可以准确反映出实际工作中的发动机性能的体现。
|
|
2.汽车制动系统故障诊断
车辆的制动设计取决于重量分布、车辆尺寸、车辆高度等因素。前制动系统要担负较大比例的制动作用。采用NEC红外热像仪对车辆前后轮的温度进行比较，前轮的温度应该高于后轮的温度。如果两个前轮(或后轮)的温度也有差别，则可以判断为制动系统中存在问题，需要排
|
|
3. 车身气密性检测
汽车的空调系统的好坏对汽车的使用至关重要，而车身的整体气密性将直接影响到空调系统的工作效率。在进行汽车测试时，打开车内的空调系统运行一段时间，再使用NEC红外热像仪将整个车的热图拍摄下来。如果发生气密性泄漏，则可以准确的分析和评估。
|
|
空调工作前 | 空调开启5分钟后 |
| |
温度变化部分的差异 |
4.电源冷却
冷却技术是满足行业各项技术性能要求的基本手段。目前各个电源模块常用的冷却方式有自然冷却、纯风扇冷却、自然冷却和风扇冷却相结合三种。
利用红外热像仪，可以非常直接的测量出三种情况下的发热和散热情况，工程师改善设计，在实际应用使用 合理的冷却手段，提高电源的可靠稳定性，减少设备的故障率。
5．电力机车检测
电力机车内部有大量的电力设备，运行过程中会产生很大的热量，同时由于连接件松动、设备问题等原因将造成机车故障，严重时会导致事故的发生，NEC红外热像仪可以在机车停车间隙进行巡检，及时发现机车内部的设备隐患，避免事故的发生。
6.轮轴检测
随着车速的提高，轮轴温升的问题愈发重要。这就需要加强对轮轴温升加以监控。当轮轴的温度高于环境温度40℃以上的，就必须立即更换，否则会损害轴承强度及刹车片性能，导致事故，所以当列车进站后就需要进行轮轴的检测，每次发现的温度过高情况都需要进行记录并做标记。火车的轮轴安装不当和超负荷运转时，与轴瓦摩擦会产生大量的热量，严重时会使整个车轴发热变红，最后发生车轴断裂，造成翻车事故，NEC红外热像仪可以通过非接触测量来及时发现过热的轮轴，避免因轮轴温度过高发生行车事故。
7.燃油嘴检测
燃油喷嘴使发动机的重要部件，燃油喷嘴的效率决定了该款发动机的燃油性能 ，但传统的照片分析不能定量地检测燃油喷嘴的效能。因燃油的高温及火焰的不确定性，要定量地检测燃油喷嘴的燃烧效率是不可能的，只能使用遮光镜拍摄火焰的照片，而后 分析火焰的面积大小，但这种方式非常不科学，因为燃烧效率高时火焰的温度上升而火焰的面积有可能保持不变。 红外热像仪提供了一个在相同条件下定量检测火焰温度进行对比的方法用于燃油喷嘴效率评估，使检测更加科学、准确。发动机（气油或柴油）研发和生产单位、航空发动机研发和生产单位、高校的汽 车系或能源系、汽车或航空航天研究院所。
