1100-7 XCITE电液激振器

1100-7-FT 电液激振器属于现场测试电液激振器，体积小巧，便于搬运

其主要由以下三部分组成：

1. 液压作动缸：1114-4-T/C

2. 主控制器：1104-Mod4

3. 液压站：1001P

除以上三部分外，还配有响应的油管，电线，信号线缆等附件。

液压作动缸1107-4-T/C的轮廓尺寸为：94mm*50mm*220mm（长*宽*高），

最大静态出力值4450N, 最大动态出力值4450N.

激振杆行程25mm；激振杆直径18mm，液压缸内孔径25mm

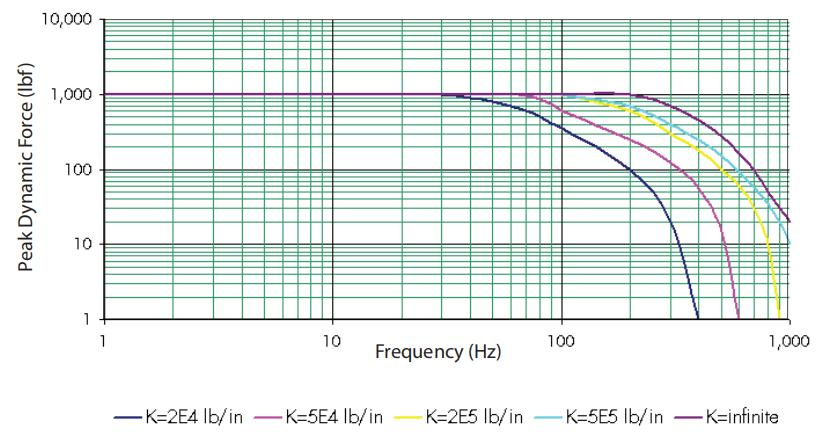

其峰值动态力谱曲线如下：

从上图可知，液压作动缸1114-4-T/C在1-1000Hz的频率范围内，面对不同刚度的测试物时，其力谱曲线表现有一定的差异，图中不同颜色的曲线分别对应着不同刚度值的大小，随着频率的逐渐上升，刚度较大的被测物，作动缸的力谱随着频率的上升，衰减的越慢，而刚度较小的被测物时，其力谱衰减的较快

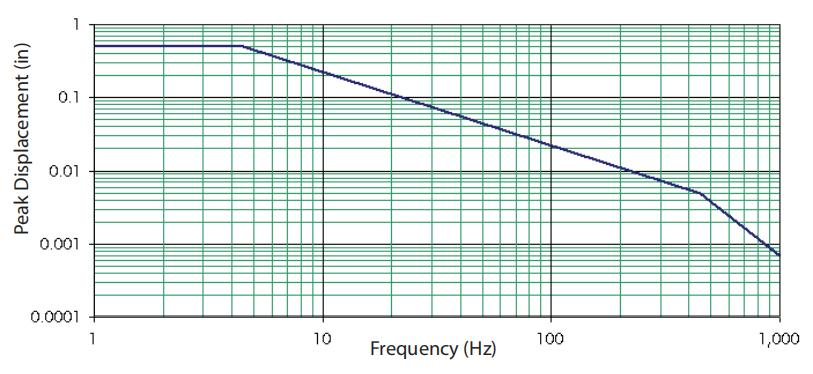

液压作动缸行程位移曲线：

由上图可知1114-4-T/C液压作动缸的峰峰值最大行程为1英寸（25.4mm），随着频率增加，从4.5Hz开始，位移就开始减小

主控制器1104-Mod4

双回路控制设计的1104-Mod4主控制器主要3个特点：

1. 动态回路的压缩控制回路，能够实时动态改变系统驱动信号的幅值，以调整液压作动缸的位移输出，从而即使在扫频过程中结构特性改变了，也能够使液压作动缸保持一个恒定的力输出。

2. 在测试汽车悬架或发动机安装子系统等兼容结构时，双回路设计原理允许混合反馈信号，比如：静态位移和动态力，静态控制可以是力和位移，而动态控制可以是力，位移，速度或加速度

3. 用户可以根据实际需要来选择信号输入，外部数字振动控制器系统或者FFT分析仪DAC都可以驱动控制器，用随机，猝发随机，白噪声，脉冲或自定义的波形来驱动系统，主控制器可以机架安装，可以位于距离作动缸和电源数百英尺的地方。

液压站100P为现场应用型液压站
